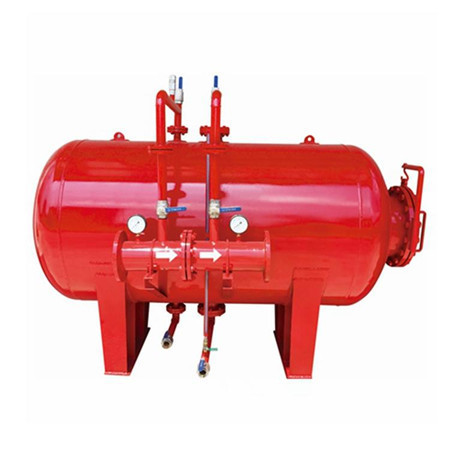

壓力式泡沫比例混合裝置每個管路均安裝有閥門、進水管線上裝有壓力表，膠囊裝在罐體內，其內腔和罐腔是各自獨立的。PHYM系列貯罐壓力式泡沫比例混合裝置采用貯罐，比例混合器組合形式，由罐體(普通型或隔膜型)、混合器總成、進水管路總成、出水管總成，排液管總成等組成。

　　它是用來儲存泡沫滅火劑，并通過壓力式比例混合器的作用，將消防供水置換裝置內儲存的泡沫滅火劑，并與供水按一定的比例混合形成泡沫混合液的裝置。按儲罐的結構形式分為：臥式比例混合裝置和立式比例混合裝置;按比例混合器的個數分為：單比例混合器混合裝置和多比例混合器(2只或是4只)混合裝置。

　　當消防水泵的壓力水沿供水管道進入比例混合器時，一小部分壓力經進水管道流入泡沫液貯罐，將罐內(或隔膜內)的泡沫液壓出，泡沫液通過出液管道進入壓力比例混合器，在混合器中與水按規定的比例形成混合液流出混合器，再通過混合液管被送入泡沫產生設備，噴射泡沫進行滅火。該裝置中設定為水壓超過1.26MPa時即能自動泄壓，以保持裝置安全。

　　隔膜式貯罐：由于貯罐內帶有高強度橡膠膜，在使用過程中所貯存的泡沫原液不與水接觸，每次使用后所剩的泡沫原液不會失效。此外性能穩定的橡膠膜也可以貯存各類輕水泡沫原液。此外性能穩定的橡膠膜也可以貯存各類輕水泡沫原液。

　　清洗膠囊的方法是：

　　(1)先放盡膠囊內剩余泡沫液，然后開啟排水閥4，再從液排氣閥6接通壓縮空氣(壓力0.02-0.1mpa)，開啟罐體下部排液閥5，把膠囊內泡沫殘液吹盡。

　　(2)關閉閥5，開閥3，從加液口向膠囊加滿清水清洗膠囊內表面，然后開閥5，從閥6接通壓縮空氣將水?dāng)D出，并繼續用壓縮空氣噴吹膠囊三十分鐘，把膠囊內水份徹底吹干，重新灌裝泡沫液。8、實際使用時，貯罐內一定要灌滿泡沫液。
