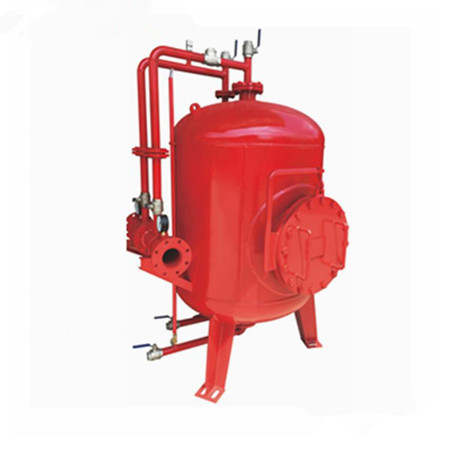

壓力式泡沫比例混合裝置由罐體( 普通型或隔膜型)、比例混合器總成、進水管路總成、出水管總成，排液管總成等組成。當消防水泵的壓力水沿供水管道進入比例混合器時，一部分壓力水經進水管道流入泡沫液貯罐，將罐內(或隔膜內)的泡沫液壓出，泡沫液經過出液管道進入壓力比例混合器，在混合器中與水按規定的比例形成混合液流出混合器，再經過混合液管被送入泡沫產生設備，噴射泡沫進行滅火。該裝置中設定為水壓超過1.2Mpa時即能自動泄壓，以保持裝置安全。

　　當壓力式泡沫比例混合裝置與相應的消防管線連接完成后，必須保持儲罐進出口常開，其他閥門包括消防線上閥門關閉。當連接的1號罐區儲罐出現火情時，應立即開啟對應儲罐的消防線上蝶閥，然后通過開啟儲罐進口管線上閘閥，觀察儲罐壓力表壓力，達到0.6MPa時，開啟儲罐出口管線上的閥門，混合液即通往火情油罐進行滅火。

　　壓力式泡沫比例混合裝置按填盛方式分隔膜型、普通型，按罐體放置方式分臥式、立式兩種形式。泡沫混合比一般為3%或6%，亦可提供8%的混合液用于中倍數泡沫滅火系統。該裝置混合液流量32-160L/S，貯罐容積為1000-16000L 不同規格。根據所需要的混合液流量和泡沫噴射時間、比例混合器和泡沫罐可任意組合成系列產品，以滿足工程應用的需要。

　　使用條件

　　1、與混合裝置配套的消防水泵的壓力必須達到混合器進口工作壓力的要求。

　　2、本裝置的工作壓力范圍為0.6-1.2MPa，不能超出規定使用范圍使用，否則將影響混合比，降低泡沫質量。

　　3、混合裝置在標定的工作壓力范圍內使用的壓力大小，取決與所配用的泡沫滅火設備的工作壓力和管道當量長度的摩阻損失。

　　4、在備用狀態時，混合器中所有閥門應為關閉狀態。
